科普丨當風速達到50米/秒，葉片為何仍能不斷？

臺風級風速50m/s，空氣密度1.2kg/m3，動壓?ρv2≈1.5kN/m2。一臺70m長葉片，單側受風面積相當于3架A320機翼，瞬時推力可達200噸——比滿員波音747起飛推力還大。葉片卻必須保持彈性變形<15°、永久變形=0，否則機組立即報警停機。如何做到？

從“木梁”到“碳纖維主梁”

1.主梁帽

早期玻璃鋼板簧梁，模量僅40GPa，臺風天容易“折腰”。今天主流采用T700級碳纖維，單向模量提升到115GPa，同樣剛度可減重30%。主梁寬度占葉片根部的40%，卻承擔90%的揮舞彎矩。

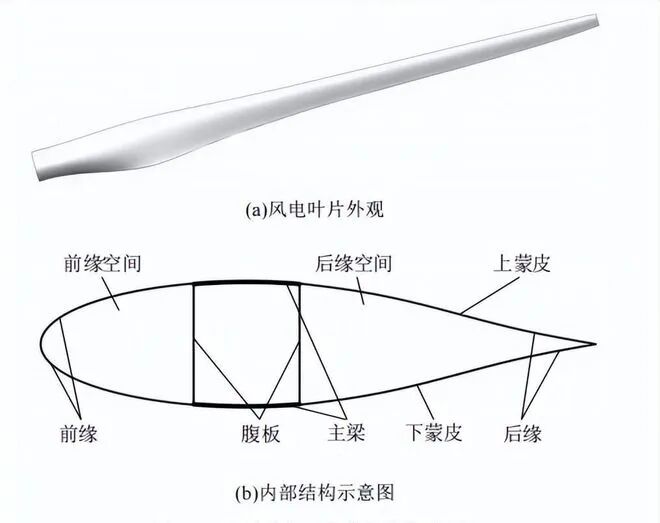

2.腹板

雙C型腹板夾住主梁，形成盒型結構，把彎曲應力分散成剪應力；腹板芯材用PVC泡沫，密度僅80kg/m3。

3.根節圓

70m葉片根部螺栓圓直徑2.8m，鉆孔數破百。孔邊應力集中系數3.0，鉆孔后必須做“倒角+噴砂”強化，讓纖維在孔緣形成環向壓應力，防止臺風工況下出現層間撕裂。

預彎+撓度卸載

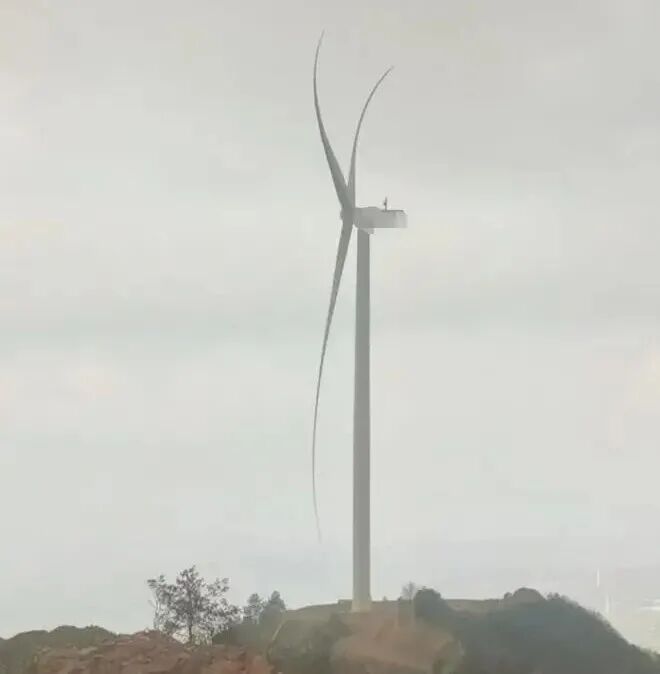

葉片并不直，出廠就自帶5–8m預彎，像一張拉滿的弓。好處有兩條：

正常運行時，預彎使葉尖遠離塔筒，18m/s風速下仍保持>5m間隙；

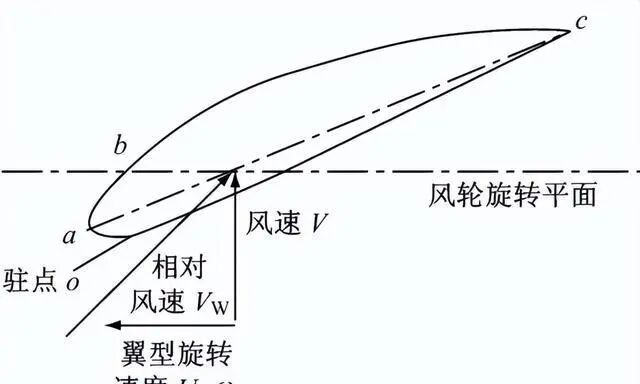

極端陣風下，預彎產生“負幾何剛度”，葉片隨風向后甩，瞬時攻角減小2–3°，升力下降15%，相當于自己“泄壓”。

工程師把這種現象叫“aero-elasticrelief”——氣動-彈性卸載。

應對大風天：

①45m/s預警——變槳系統把三個葉片同時順槳90°，風輪變成“圓盤”，升力面消失，主要載荷轉為阻力，推力下降70%。

②50m/s觸發——機艙主動偏航30°，讓風輪側對風向，進一步把推力折減到1/cos30°≈0.6倍；此時葉片根部彎矩僅為正面受風時的40%。

③電網斷電——后備電源僅保留變槳與偏航，主發電機脫網，避免反向扭矩疊加。

靜力測試：

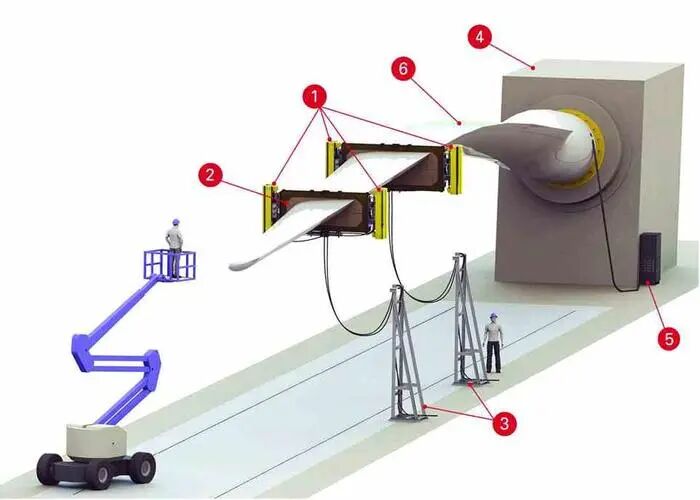

葉片出廠前要在地面做靜力破壞試驗：

加載點距根部70%處，逐級施加1.6倍極限彎矩（≈200噸拉力）；

碳纖維主梁應變達到1.2%，仍保持線彈性；卸載后殘余變形<0.05%，相當于70m長葉片回彈偏差<3cm。

疲勞測試：

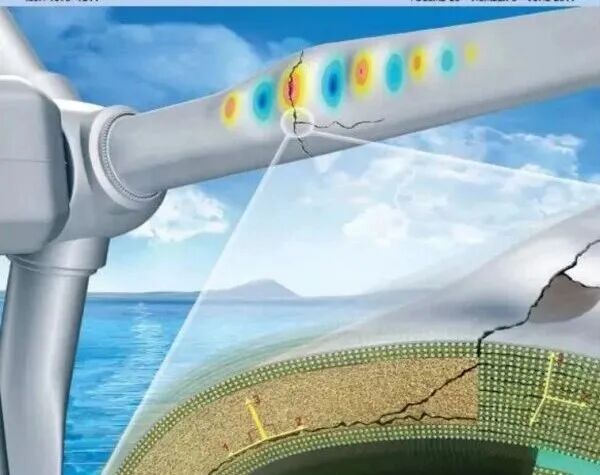

臺風一年一次，日常卻是低風速高頻振動。試驗機用液壓缸每天讓葉片上下彎折±2m，等效4萬次循環，連續做90天，累計360萬次。纖維間剪切應力雖只有極限值1/4，卻可能誘發界面微裂紋。工程師在樹脂里加入納米橡膠顆粒，裂紋尖端遇到橡膠球會“鈍化”，疲勞壽命提高2.5倍。

金屬防雷網：

臺風常伴雷暴，葉片頂端100m處電場強度可達5kV/m。碳纖維導電，卻怕閃電入口點瞬間升溫3000℃——樹脂直接汽化。做法是在殼體外鋪0.5mm銅網，與主梁絕緣，用銅辮引下接地；閃電優先擊中銅網，熱量被金屬散走。

規范要求葉片必須承受1.35倍極限載荷而不破壞，但廠家通常把實際安全系數做到1.5-1.6倍。多出的0.25倍留給涂層老化、纖維受潮、螺栓松動等20年累積的不確定度。

（部分圖片來源網絡，僅為科普使用，如有侵權，請私信聯系刪除。）
